一、應用介紹

常見大中型空壓機為螺桿式或活塞式壓縮機。工作時由一臺電動機帶動螺桿或活塞向氣罐充氣，當氣罐壓力升至設定的最高壓力時離合片動作，電機自動卸載，電機空轉，螺桿或活塞停止壓縮空氣，空壓機主電機運行方式為星型到三角降壓起動后再全壓運行。加、卸載供氣控制方式為進氣閥開關控制方式，即壓力達到上限時關閥，壓縮機空載運行；壓力抵達下限時開閥，壓縮機加載運行。如果系統壓力上升到壓力上限值，控制器使進氣閥關閉，壓縮機空載運行，直到系統壓力降到壓力下限值后，控制器使進氣閥重新打開，排氣閥關閉，壓縮機打開，壓縮機滿載運行，不斷重復上述過程。空氣壓縮機的排氣量和壓力，在運轉中也不是不變的，常因工況變化導致用氣量變化，所以空氣壓縮機工作時總是在重復滿載－卸荷工作方式。滿載時的工作電流接近電動機的額定電流，卸荷時的空轉電流約為30-50％電動機額定電流，這部分電流不是做有用功，而是機械在額定轉速下的空轉損耗。

二、系統設計

邁信MR500系列變頻器采用領先的開環矢量控制算法，極強的過載輸出能力，性能優良，可靠性高，內置PID調節器，各項參數可靈活設置，能很好地滿足控制要求。

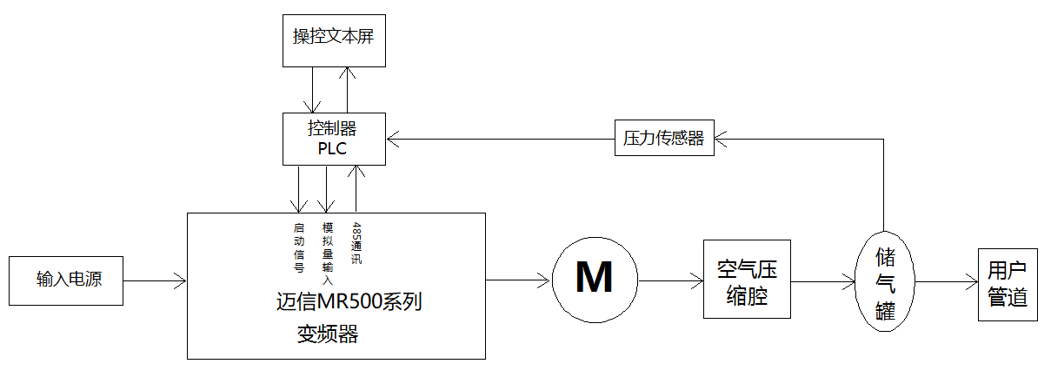

恒壓供氣原理：

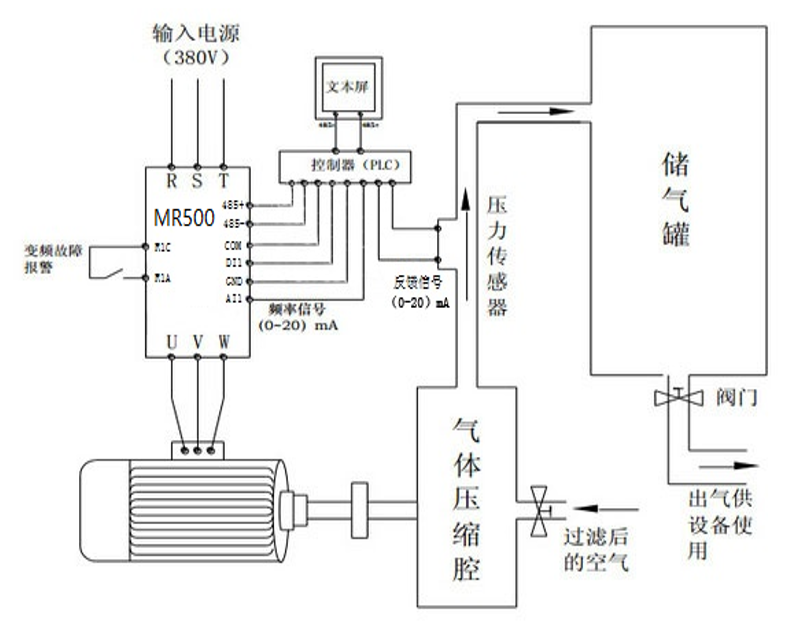

接線圖：

2.1 項目實施后優點

2、降低噪音，減少環境污染：

3、延長機械部件使用壽命：

4、實現了軟起動：

5、實現恒壓供氣：

6、運行可靠，故障率幾乎為零：

三、應用效果
